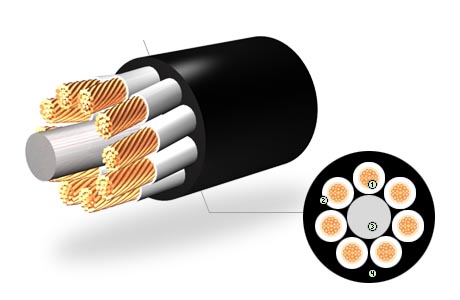

При работе над каталогом продукции «Бердянского кабельного завода» для корпоративного сайта нам понадобилось создать четкие и понятные с первого взгляда иллюстрации кабелей. После непродолжительного творческого поиска мы остановились на сочетании изометрической проекции совмещенной с изображением сечения кабеля с указанием отдельных составляющих.

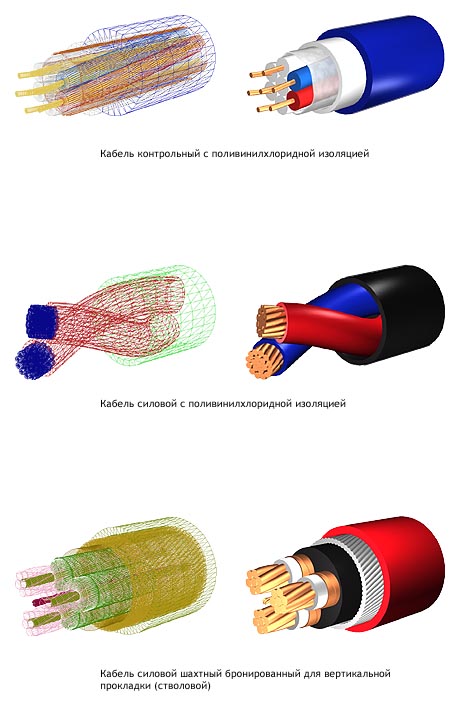

Для подготовки иллюстраций пришлось создать 3D модели всех видов и типов продукции. Сечения кабелей для большей ясности рисовались вручную. В результате довольно длительного рабочего процесса получилось около 70 иллюстраций. Специалисту достаточно лишь мимолетного взгляда, чтобы сориентироваться, с чем он имеет дело. Для непосвященных в тайны строения кабелей все иллюстрации снабжены понятными комментариями.

На выяснение всех тонкостей строения кабельной продукции разнообразных марок с последующей их визуализацией понадобилось почти два месяца, несколько киллограмов образцов общей длиной не такой уж и малой, чтобы о ней забыть, но и не такой уж большой, чтобы её называть, а также умственные и другие усилия специалистов студии.

После окончания работ стало совершенно ясно, что время и усилия потрачены не зря, дело того стоило — все странички с кабельной продукцией теперь выглядели именно так, как им и положено, чтобы радовать глаз специалиста.

Модели кабелей и технические иллюстрации для корпоративного сайта Бердянского кабельного завода были разработаны специалистами SKS Design зимой 2003 года.

Студия SKS Design благодарит за сотрудничество при работе над проектом:

Татьяну Гарсию
